SDZ3000型钻井参数仪

概述：

    SDZ3000型钻井参数监测仪是我公司率先在国内自主研制开发的钻井仪表，采用嵌入式工控技术、工业现场总线技术和计算机通讯技术服务于钻井仪表领域，是直流电动钻机、交流数字变频电动钻机集成配套的首选钻井仪表。可监测指重、钻压、泵冲速1/2/3、立管压力、吊钳尾绳拉力、转盘转速、转盘扭矩、井口泥浆返出量、累计泵冲、泥浆罐体积、泥浆溢出/漏失量、H₂S、可燃气体、机械钻速、钻时、井深、大绳做功等各钻井参数。

• 构成和特点：

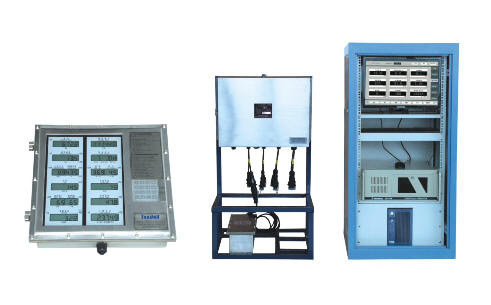

    仪表采用液晶数显式显示屏，分为双显示板及三显示板式显示屏（型号：SDZ3000-2型及SDZ3000-3型），可集成在司钻房内或防爆箱体悬挂于钻台。技术先进、性能稳定、操作维护方便。液晶数显式显示屏具有良好的抗高低温性能，和长时间工作下的稳定性。

    监测仪主要由显示仪表台、传感器、数据采集处理单元、嵌入式工业计算机、后台工作站、供电系统、采集处理软件组成。

    后台采用工业控制计算机作为工作站，实现钻井现场远程监测，同步显示各钻井参数的变化；操作上工作站实现无人值守化，配置设定完成后无需反复标定、调试、修改；以数字、曲线、模拟仪表显示参数，支持中、英、俄文版本自由切换；可存储、回放、打印各参数曲线及报表；对存储数据库进行备份、恢复、清库操作；具备网络功能，支持客户机-服务器模式，通过现场小型局域网，多显示输出分别满足钻井工程师、钻井监督等不同监测需求；具备双机热备份功能，有效保障钻井数据安全。

    系统采用防爆、防电磁干扰、防尘、防水、抗震动设计，工业现场总线技术，可在前、后台（钻台及工程师房）分别对钻井参数进行声光报警设置，能稳定运行在复杂的钻井作业现场。
